จะเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติกได้อย่างไร

การเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติกเป็นกระบวนการที่สำคัญในการใช้งานหลายอย่าง รวมถึงอุปกรณ์ทางการแพทย์ กระบวนการทางอุตสาหกรรม และโทรคมนาคม ในฐานะซัพพลายเออร์ชั้นนำของเลเซอร์ไดโอด 808 เราเข้าใจถึงความสำคัญของการเชื่อมต่อที่มีประสิทธิภาพเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด ในบล็อกโพสต์นี้ เราจะสำรวจขั้นตอนสำคัญและข้อควรพิจารณาในการเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติก

ทำความเข้าใจพื้นฐานของเลเซอร์ไดโอด 808

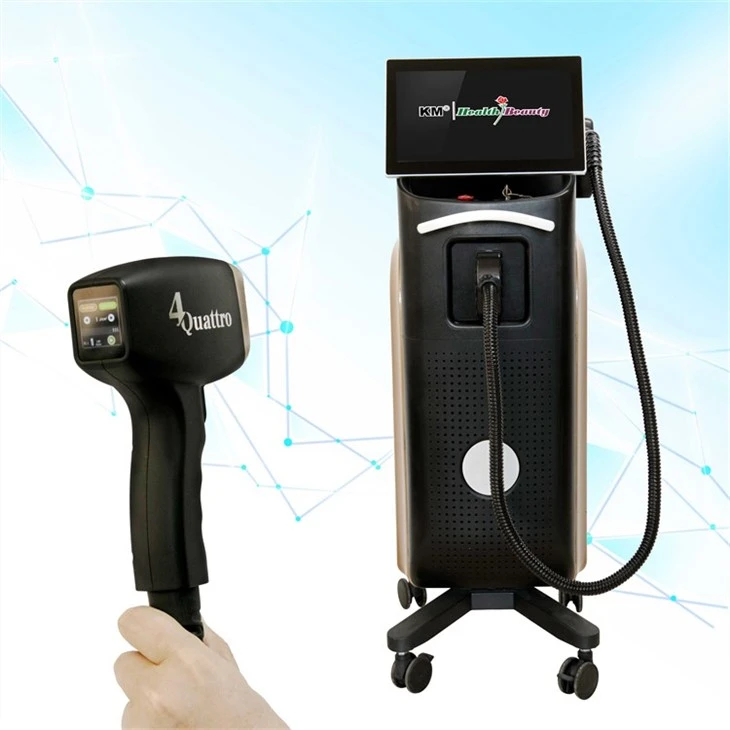

ก่อนที่จะเจาะลึกกระบวนการเชื่อมต่อ จำเป็นต้องมีความเข้าใจพื้นฐานเกี่ยวกับเลเซอร์ไดโอด 808 เลเซอร์เหล่านี้ปล่อยแสงที่ความยาวคลื่น 808 นาโนเมตร ซึ่งเหมาะสำหรับการใช้งานต่างๆ เนื่องจากมีประสิทธิภาพและกำลังขับสูง เลเซอร์ไดโอด 808 มักใช้ในการปั๊มเลเซอร์โซลิดสเตต เช่น เลเซอร์ Nd:YAG และในอุปกรณ์ทางการแพทย์ เช่นเครื่องกำจัดขนด้วยเลเซอร์ Alexandrite-

ลำแสงเอาท์พุตของเลเซอร์ไดโอด 808 โดยทั่วไปจะมีมุมไดเวอร์เจนซ์ขนาดใหญ่และมีรูปร่างเป็นวงรี ซึ่งทำให้การเชื่อมต่อเข้ากับไฟเบอร์ออปติกโดยตรงเป็นเรื่องยาก ดังนั้นจึงจำเป็นต้องมีเทคนิคการสร้างลำแสงและการโฟกัสที่เหมาะสมเพื่อให้เกิดการเชื่อมต่อที่มีประสิทธิภาพ

ขั้นตอนสำคัญในการเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติก

ขั้นตอนที่ 1: การสร้างลำแสง

ขั้นตอนแรกในการเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติกคือการกำหนดรูปร่างลำแสงเลเซอร์ให้ตรงกับรูรับแสงตัวเลข (NA) และเส้นผ่านศูนย์กลางแกนกลางของไฟเบอร์ โดยทั่วไปจะทำโดยใช้เลนส์ทรงกระบอกและเลนส์ทรงกลมผสมกัน

เลนส์ทรงกระบอกใช้เพื่อแก้ไขรูปทรงวงรีของลำแสงเลเซอร์และทำให้เป็นวงกลมมากขึ้น จากนั้นเลนส์ทรงกลมจะถูกนำมาใช้เพื่อโฟกัสลำแสงไปที่ส่วนปลายของไฟเบอร์ การเลือกใช้เลนส์ขึ้นอยู่กับลักษณะเฉพาะของเลเซอร์และไฟเบอร์ เช่น มุมการเบี่ยงเบนของลำแสง ขนาดเอว และ NA

ขั้นตอนที่ 2: การจัดตำแหน่ง

เมื่อลำแสงถูกสร้างขึ้นแล้ว ขั้นตอนต่อไปคือการจัดแนวลำแสงเลเซอร์กับใยแก้วนำแสง ซึ่งจำเป็นต้องมีการวางตำแหน่งเลเซอร์ เลนส์ และไฟเบอร์ที่แม่นยำ เพื่อให้แน่ใจว่าลำแสงอยู่ตรงกลางแกนไฟเบอร์และมีมุมตกกระทบที่ถูกต้อง

การจัดตำแหน่งสามารถทำได้ด้วยตนเองโดยใช้กล้องจุลทรรศน์ หรือแบบอัตโนมัติโดยใช้ฟิกซ์เจอร์การจัดตำแหน่งและระบบควบคุมป้อนกลับ ระบบการจัดตำแหน่งอัตโนมัติมักนิยมใช้สำหรับการผลิตปริมาณมากและการใช้งานที่การจัดตำแหน่งที่แม่นยำเป็นสิ่งสำคัญ

ขั้นตอนที่ 3: การเพิ่มประสิทธิภาพการเชื่อมต่อให้เหมาะสม

หลังจากการจัดแนวแล้ว ประสิทธิภาพการเชื่อมต่อจะต้องได้รับการปรับให้เหมาะสมเพื่อเพิ่มปริมาณแสงที่ต่อเข้ากับไฟเบอร์ให้สูงสุด ซึ่งสามารถทำได้โดยการปรับตำแหน่งและการวางแนวของเลนส์ รวมถึงระยะห่างระหว่างเลเซอร์และไฟเบอร์

โดยทั่วไปประสิทธิภาพการเชื่อมต่อจะวัดโดยใช้มิเตอร์ไฟฟ้าหรือสเปกโตรมิเตอร์ ด้วยการตรวจสอบกำลังเอาท์พุตของไฟเบอร์ คุณสามารถปรับเปลี่ยนเพื่อปรับปรุงประสิทธิภาพการเชื่อมต่อได้จนกว่าจะถึงระดับที่ต้องการ

ขั้นตอนที่ 4: การบรรจุและการป้องกัน

เมื่อข้อต่อได้รับการปรับให้เหมาะสมแล้ว ส่วนประกอบเลเซอร์และไฟเบอร์จำเป็นต้องได้รับการบรรจุและป้องกันเพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว ซึ่งอาจเกี่ยวข้องกับการห่อหุ้มชุดประกอบในบรรจุภัณฑ์ที่ปิดสนิทเพื่อป้องกันความชื้นและฝุ่นไม่ให้เข้าไป รวมทั้งให้การสนับสนุนทางกลและบรรเทาความเครียดสำหรับเส้นใย

ข้อควรพิจารณาในการเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับเส้นใยนำแสง

การเลือกไฟเบอร์

การเลือกใช้ใยแก้วนำแสงมีความสำคัญอย่างยิ่งต่อการมีเพศสัมพันธ์ที่มีประสิทธิภาพ ปัจจัยที่ต้องพิจารณา ได้แก่ เส้นผ่านศูนย์กลางแกน, NA, เส้นผ่านศูนย์กลางสนามโหมด และการลดทอนของไฟเบอร์ สำหรับเลเซอร์ไดโอด 808 โดยทั่วไปจะใช้ไฟเบอร์โหมดเดียวหรือหลายโหมดที่มีเส้นผ่านศูนย์กลางแกนกลางและ NA ที่เหมาะสม

เส้นใยโหมดเดี่ยวเป็นที่ต้องการสำหรับการใช้งานที่ต้องการคุณภาพลำแสงสูงและความแตกต่างต่ำ เช่น ในงานโทรคมนาคมและการใช้งานทางการแพทย์บางประเภท ไฟเบอร์แบบหลายโหมดเหมาะสำหรับการใช้งานที่ต้องการการส่งพลังงานสูง เช่น ในการประมวลผลทางอุตสาหกรรมและการปั๊มเลเซอร์โซลิดสเตต

อุณหภูมิและผลกระทบต่อสิ่งแวดล้อม

อุณหภูมิและสภาพแวดล้อมสามารถมีผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของเลเซอร์และประสิทธิภาพการเชื่อมต่อ การเปลี่ยนแปลงของอุณหภูมิอาจทำให้ความยาวคลื่นเลเซอร์เปลี่ยนไป ซึ่งอาจส่งผลต่อประสิทธิภาพของคัปปลิ้ง นอกจากนี้ ปัจจัยด้านสิ่งแวดล้อม เช่น ความชื้น ฝุ่น และการสั่นสะเทือน ยังสามารถลดประสิทธิภาพของเลเซอร์และไฟเบอร์ได้อีกด้วย

ดังนั้นการออกแบบระบบคัปปลิ้งให้แข็งแกร่งและมั่นคงภายใต้สภาพแวดล้อมที่แตกต่างกันจึงเป็นสิ่งสำคัญ ซึ่งอาจเกี่ยวข้องกับการใช้เทคนิคการชดเชยอุณหภูมิ เช่น เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริก และการปกป้องส่วนประกอบจากฝุ่นและความชื้น

ข้อควรพิจารณาด้านความปลอดภัย

การทำงานกับเลเซอร์ไดโอด 808 จำเป็นต้องปฏิบัติตามหลักเกณฑ์ด้านความปลอดภัยอย่างเคร่งครัด เลเซอร์เหล่านี้ปล่อยรังสีพลังงานสูงซึ่งอาจทำให้ดวงตาและผิวหนังเสียหายได้ ดังนั้นควรสวมใส่อุปกรณ์ความปลอดภัยที่เหมาะสม เช่น แว่นตาเลเซอร์และชุดป้องกันเมื่อใช้งานเลเซอร์

นอกจากนี้ ระบบเลเซอร์ควรเชื่อมต่อกันอย่างเหมาะสมและติดฉลากเพื่อป้องกันการสัมผัสลำแสงเลเซอร์โดยไม่ได้ตั้งใจ

การประยุกต์ใช้เลเซอร์ไดโอด 808 คู่ในเส้นใยนำแสง

การใช้งานทางการแพทย์

ในวงการแพทย์ เลเซอร์ไดโอด 808 คู่ถูกนำมาใช้กันอย่างแพร่หลายในการกำจัดขนด้วยเลเซอร์ การบำบัดด้วยแสงโฟโตไดนามิก และการผ่าตัดด้วยเลเซอร์เลเซอร์ไดโอด 808เมื่อใช้ร่วมกับเส้นใยนำแสงสามารถส่งแสงเลเซอร์กำลังสูงไปยังพื้นที่การรักษาได้อย่างแม่นยำ ช่วยลดความเสียหายต่อเนื้อเยื่อโดยรอบ

การใช้งานทางอุตสาหกรรม

ในการใช้งานทางอุตสาหกรรม เลเซอร์ไดโอด 808 คู่ถูกนำมาใช้ในการแปรรูปวัสดุ เช่น การเชื่อม การตัด และการเจาะ ความหนาแน่นกำลังสูงและการส่งแสงเลเซอร์ที่แม่นยำผ่านเส้นใยนำแสงทำให้เหมาะสำหรับการใช้งานเหล่านี้

โทรคมนาคม

ในโทรคมนาคม เลเซอร์ไดโอด 808 ใช้เป็นแหล่งปั๊มสำหรับเครื่องขยายสัญญาณไฟเบอร์เจือเออร์เบียม (EDFA) การเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติกช่วยให้สามารถปั๊ม EDFA ได้อย่างมีประสิทธิภาพ ซึ่งจำเป็นสำหรับการสื่อสารด้วยแสงระยะไกล

บทสรุป

การเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับไฟเบอร์ออปติกเป็นกระบวนการที่ซับซ้อนซึ่งต้องพิจารณาปัจจัยต่างๆ อย่างรอบคอบ รวมถึงรูปร่างของลำแสง การวางตำแหน่ง การเลือกเส้นใย และผลกระทบด้านสิ่งแวดล้อม ด้วยการทำตามขั้นตอนสำคัญและข้อควรพิจารณาที่ระบุไว้ในบล็อกโพสต์นี้ จะทำให้สามารถบรรลุการเชื่อมต่อที่มีประสิทธิภาพ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพและความน่าเชื่อถือในการใช้งานที่หลากหลาย

ในฐานะซัพพลายเออร์ชั้นนำของเลเซอร์ไดโอด 808 เรามีประสบการณ์อย่างกว้างขวางในการเชื่อมต่อเลเซอร์เหล่านี้เข้ากับเส้นใยนำแสง และสามารถจัดหาโซลูชันที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของคุณได้ หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา หรือมีคำถามใดๆ เกี่ยวกับการเชื่อมต่อเลเซอร์ไดโอด 808 เข้ากับเส้นใยนำแสง โปรดติดต่อเราเพื่อขอคำปรึกษา เราหวังว่าจะได้ร่วมงานกับคุณเพื่อบรรลุเป้าหมายการเชื่อมต่อด้วยเลเซอร์ของคุณ

อ้างอิง

• ซาเลห์ บีอีเอ และเทช พิธีกร (2550) พื้นฐานของโฟโตนิกส์ ไวลีย์-Interscience
• ซีกแมน, เอ. อี. (1986) เลเซอร์ หนังสือวิทยาศาสตร์มหาวิทยาลัย.
• Ghatak, AK, และ Thyagarajan, K. (1998) รู้เบื้องต้นเกี่ยวกับใยแก้วนำแสง สำนักพิมพ์มหาวิทยาลัยเคมบริดจ์.
